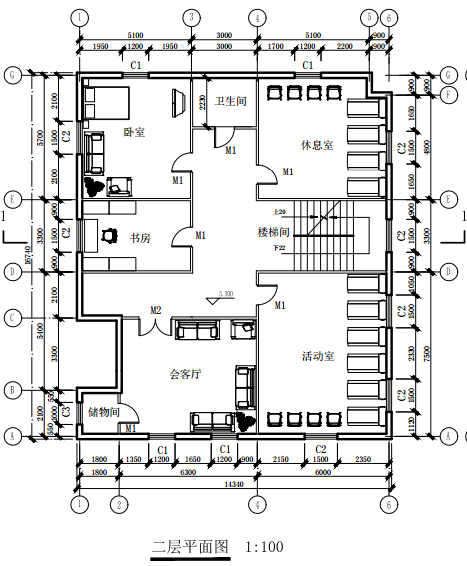

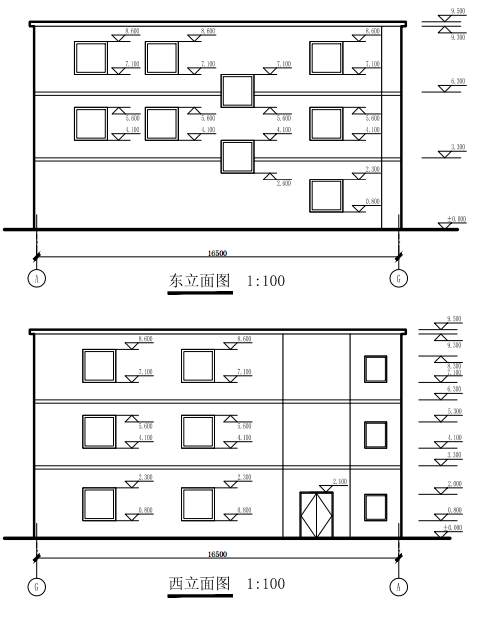

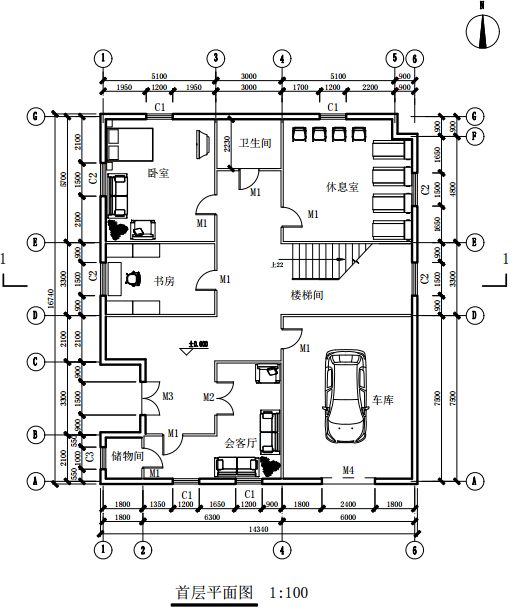

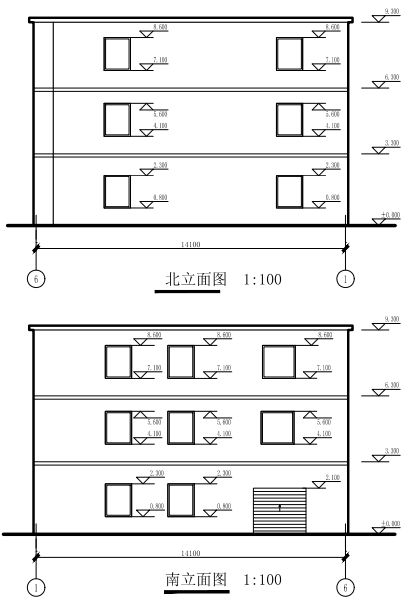

　　5、參照下面給出的平面圖、立面圖，在考生文件夾中給出的“三層建筑模板”文件的基礎上，創建三層建筑模型，具體要求如下： （40分）

　?。?）基本建模（10分）

　　1）創建墻體模型，其中內墻厚度均為100mm，外墻厚度均為240mm.

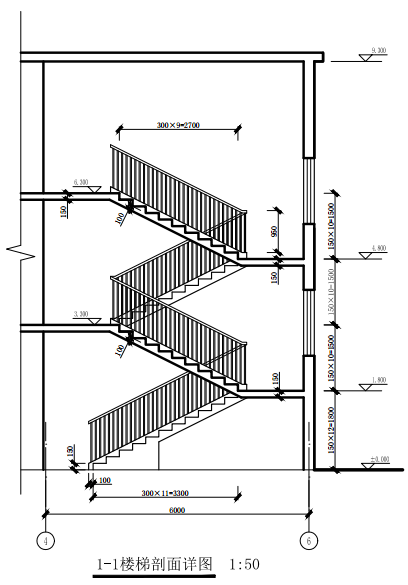

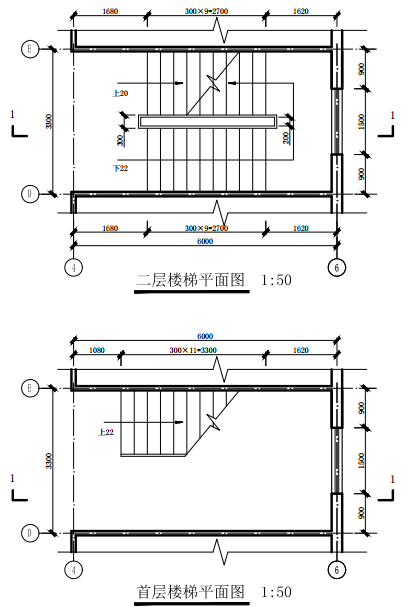

　　2）建立各層樓板模型，樓板厚度均為150mm，頂部與各層標高平齊。樓板在樓梯間處應開洞，并按圖中尺寸創建并放置樓梯模型。樓梯扶手和梯井尺寸取適當值即可。

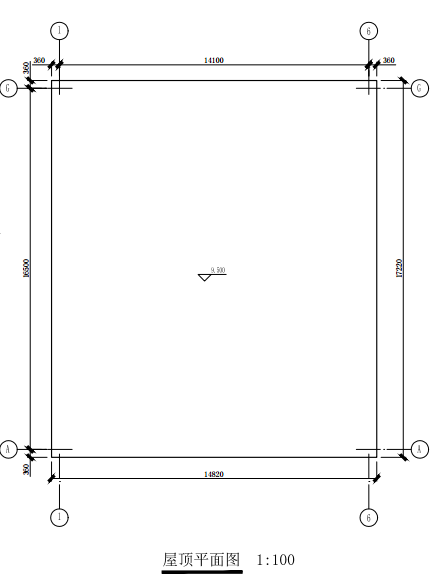

　　3）建立屋頂模型。屋頂為平屋頂，厚度為200mm，出檐取240mm.

　　4）按平面圖要求創建房間，并標注房間名稱。

　　5）三層與二層的平面布置與尺寸完全一樣。

　?。?）放置門窗及家具（15分）

　　1）按平、立面要求，布置內外門窗和家具。其中外墻門窗布置位置需精確，內部門窗對位置不作精確要求。家具布置位置參考圖中取適當位置即可。

　　2）門構件集共有4種型號：M1、M2、M3、M4，尺寸分別為：900x2000、1500x2100、1500x2000、2400x2100.同樣的，窗構件集共有3種型號：C1、C2、C3，尺寸分別為：1200x1500、 1500x1500、 1000x1200.

　　3）家具構件和門構件使用模板文件中給出的構件集即可，不要載入和應用新的構件集。

　?。?）創建視圖與明細表（15分）

　　1）新建平面視圖，并命名為“首層房間布置圖”。該視圖只顯示墻體、門窗、房間和房間名稱。視圖中房間需著色，著色顏色自行取色即可。同時給出房間圖例。

　　2）創建門、窗明細表，門、窗明細表均應包含構件集類型、型號、高度及合計字段。明細表按構件集類型統計個數。

　　3）建筑各層和屋頂標高處均應有對應的平面視圖。

　　（4）最后，請將模型文件以“三層建筑”為文件名保存到考生文件夾中。
