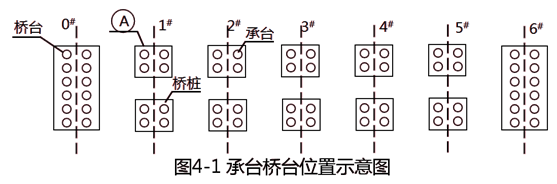

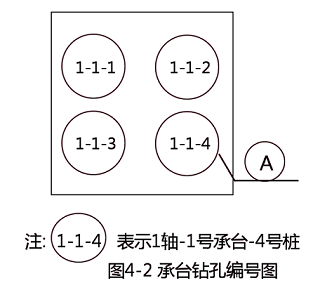

某公司項目部施工的橋梁基礎工程，灌注樁混凝土強度為C25，直徑1200mm，樁長18m，承臺、橋臺的位置如圖4-1所示，承臺的樁位編號如圖4-2所示。

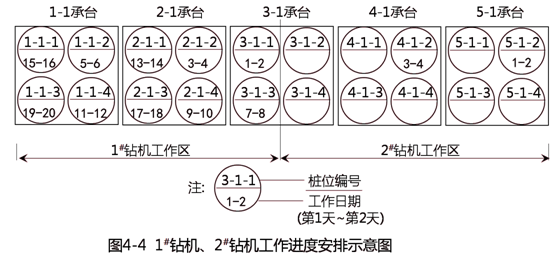

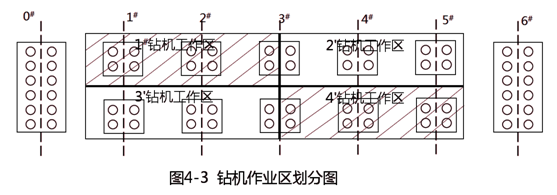

　　事件一：項目部依據工程地質條件，安排4臺反循環鉆機同時作業，鉆機工作效率(1根樁/2d)。在前12天，完成了橋臺的24根樁，后20天要完成10個承臺的40根樁。承臺施工前項目部對4臺鉆機作業劃分了區域，見圖4-3，并提出了要求：①每臺鉆機完成10根樁;②一座承臺只能安排1臺鉆機作業;③同一承臺兩樁施工間隙時間為2天。1#鉆機工作進度安排及2#鉆機部分工作進度安排如圖4-4所示。

　　事件二：項目部對已加工好的鋼筋籠做了相應標識，并且設置了樁頂定位吊環連接筋，鉆機成孔、清孔后，監理工程師驗收合格，立刻組織吊車吊放鋼筋籠和導管，導管底部距孔底0.5m。

　　事件三：經計算，編號為3-1-1的鉆孔灌注樁混凝土用量為Am3，商品混凝土到達現場后施工人員通過在導管內安放隔水球，導管頂部放置儲灰斗等措施灌注了首罐混凝土，經測量導管埋入混凝土的深度為2m。

　　本題知識點：市政公用工程項目施工管理,

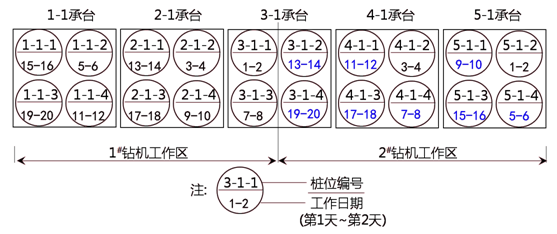

　　1) 事件一中補全2#鉆機工作區作業計劃，用圖4-4的形式表示。(將此圖復制到答題卡上作答，在試卷上答題無效)

　　【正確答案】

　　【答案解析】

　　本題知識點：市政公用工程項目施工管理

　　2) 鋼筋籠標識應有哪些內容?

　　【正確答案】 鋼筋籠標識應有樁位編號(1分)，檢驗合格(1分)的標識盤。

　　【答案解析】

　　本題知識點：市政公用工程項目施工管理

　　3) 事件二中吊放鋼筋籠入孔時樁頂高度定位連接筋長度如何確定，用計算公式(文字)表示。

　　【正確答案】 定位鋼筋的長度=護筒頂面標高-(樁孔底實測標高+鋼筋籠長度)

　　【答案解析】

　　本題知識點：市政公用工程項目施工管理

　　4) 按照灌注樁施工技術要求，事件三中A值和首罐混凝土最小用量各為多少?

　　【正確答案】 A=π1.22(0.5+18)/4=20.91m3

　　V≥πD2(H1+H2)/4+πd2h1/4，

　　其中，D為樁孔直徑，取1.2m;

　　H1為樁孔底至導管底端間距，取0.5m;

　　H2為導管初次埋置深度，取2.0m

　　d為導管內徑，取0.2～0.3m中小值，即0.2m;

　　h1為樁孔內混凝土達到埋置深度H2時，導管內混凝土柱平衡導管外(泥漿)壓力所需高度，即h1=ρ1Hw/ρ2;

　　其中，ρ1為泥漿密度，取1.1kg/m3;

　　ρ2為灌注混凝土密度，取2.4kg/m3;

　　Hw為孔內泥漿高度，即=L-(H1+H2)，按題目求最小用量要求，為18m;

　　綜上，h1=8.25m

　　經過計算，Vmin=3.09m3

　　【答案解析】

　　本題知識點：市政公用工程項目施工管理

　　5) 混凝土灌注前項目部質檢員對到達現場商品混凝土應做哪些工作?
