背景資料

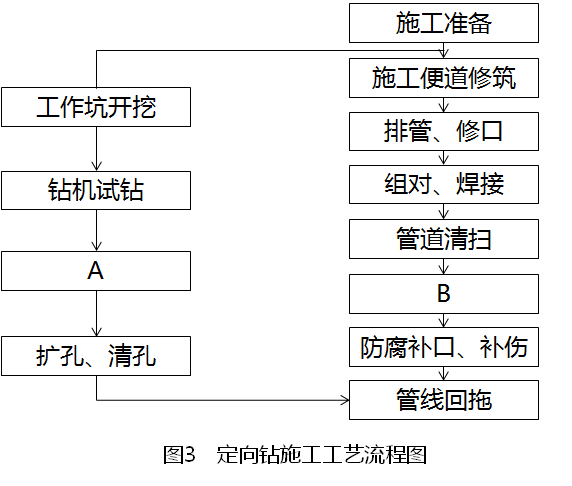

　　A公司承接一城市天然氣管道工程，全長5.0km，設計壓力0.4MPa，鋼管直徑DN300mm，均采用成品防腐管。設計采用直埋和定向鉆穿越兩種施工方法，其中，穿越現狀道路路口段采用定向鉆方式敷設，鋼管在地面連接完成，經無損探傷等檢驗合格后回拖就位，施工工藝流程如圖3所示。穿越段土質主要為填土，砂層和粉質黏土。

　　直埋段成品防腐鋼管到場后，廠家提供了管道的質量證明文件，項目部質檢員對防腐層厚度和粘結力做了復試，經檢驗合格后，開始下溝安裝。

　　定向鉆施工前，項目部技術人員進入現場踏勘，利用現狀檢查井核實地下管線的位置和深度，對現狀道路開裂、沉陷情況進行統計，項目部根據調查情況編制定向鉆專項施工方案。

　　定向鉆鉆進施工中，直管鉆進段遇到砂層，項目部根據現場情況采取控制鉆進速度、泥漿流量和壓力等措施，防止出現坍孔、鉆進困難等問題。

　　本題知識點：市政公用工程項目施工管理,

　　1) 寫由圖3中工序A、B的名稱。

　　【正確答案】 A：導向孔鉆進：B：焊接質量檢驗

　　【答案解析】

　　本題知識點：市政公用工程項目施工管理,

　　2) 本工程燃?xì)夤艿缹儆谀姆N壓力等級?根據《城鎮燃?xì)廨斉涔こ淌┕ぜ膀?yàn)收規范》CJJ 33-2005規定，指出定向鉆穿越段鋼管焊接應采用的無損探傷方法和抽檢數量。

　　【正確答案】 (1)管道設計壓力0.4MPa，屬于中壓A級別。

　　(2)應采用射線照相檢測，抽檢數量為100%。

　　【答案解析】

　　本題知識點：市政公用工程項目施工管理,

　　3) 直埋段管道下溝前，質檢員還應補充檢測哪些項目?并說明檢測方法。

　　【正確答案】 (1)防腐層的外觀質量、電絕緣性;管道外觀質量。

　　(2)電絕緣性采用電火花檢漏儀逐根檢驗。外觀質量采用目測和直尺逐根外觀檢查。

　　【答案解析】

　　本題知識點：市政公用工程項目施工管理,

　　4) 為保證施工和周邊環境安全，編制定向鉆專項方案前還需做好哪些調查工作?

　　【正確答案】 勘察施工現場，掌握施工地層的類別和厚度、地下水分布和現場周邊的建(構)筑物的位置、交通狀況等。施工單位應根據設計人員的現場交底和工程設計圖紙，對設計管線穿越段進行探測，核實施工現場既有地下管線或設施的埋深和位置。(查閱、查詢、坑探、標注、標志)

　　【答案解析】

　　本題知識點：市政公用工程項目施工管理,

　　5) 指出坍孔對周邊環境可能造成哪些影響?項目部還應采取哪些防坍孔技術措施?
