背景資料

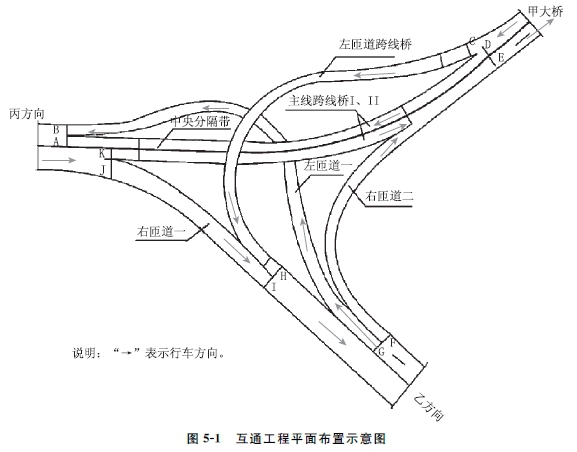

　　某公司承建一座城市互通工程，工程內容包括：①主線跨線橋(Ⅰ，Ⅱ)、②左匝道跨線橋、③左匝道一、④右匝道一、⑤右匝道二等五個子單位工程，平面布置如圖5-1所示，兩座跨線橋均為預應力混凝土連續箱梁橋，其余匝道均為道路工程。主線跨線橋跨越左匝道一;左匝道跨線橋跨越左匝道一及主線跨線橋;左匝道一為半挖半填路基工程，挖方除就地利用外，剩余土方用于右匝道一：右匝道一采用混凝土擋墻路堤工程，欠方需外購解決;右匝道二為利用原有道路路面局部改造工程。

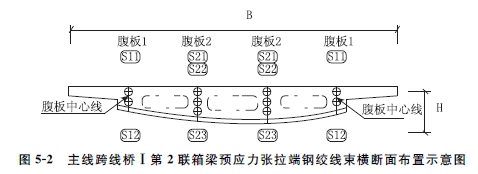

　　主線跨線橋Ⅰ的第2聯為(30m+48m+30m)預應力混凝土連續箱梁，其預應力張拉端鋼絞線束橫斷面布置如圖5-2所示，預應力鋼絞線采用公稱直徑Φ15.2mm高強低松弛鋼絞線，每根鋼絞線由7根鋼絞線捻制而成。代號S22的鋼絞線束由15根鋼絞線組成，其在箱梁內的管道長度為108.2m。

　　由于工程位于交通主干道，交通繁忙。交通組織難度大。因此，建設單位對施工單位提出總體施工要求如下：

　　(1)總體施工組織計劃安排應本著先易后難的原則，逐步實現互通的各項交通通行任務;

　　(2)施工期間應盡量減少對交通的干擾，優先考慮主線交通通行。

　　根據工程特點，施工單位編制的總體施工組織設計中，除了按照建設單位的要求確定了五個子單位工程的開工和完工的時間順序外。還制定了如下事宜：

　　事件一：為限制超高車輛通行，主線跨線橋和左匝道跨線橋施工期間，在相應的道路上設置車輛通行限高門架，其設置的位置選擇在圖5-1中所示的A～K的道路橫斷面處。

　　事件二，兩座跨線橋施工均在跨越道路的位置采用鋼管-型鋼(貝雷桁架)組合門式支架方案，并采取了安全防護措施。

　　事件三，編制了主線跨線橋Ⅰ的第2聯箱梁預應力的施工方案如下：

　　(1)該預應力管道的豎向布置為曲線形式、確定了排氣孔在管道中的位置;

　　(2)預應力鋼絞線的張拉采用兩端張拉方式;

　　(3)確定了預應力鋼絞線張拉順序的原則和各鋼絞線束的張拉順序;

　　(4)確定了預應力鋼絞線張拉的工作長度為100cm，并計算了鋼絞線的用量。

　　本題知識點：市政公用工程項目施工管理,

　　1) 寫出五個子單位工程符合交通通行條件的先后順序。(用背景資料中各個子單位工程的代號“①～⑤”及“→”表示)

　　【正確答案】 五個子單位工程符合交通通行條件的先后順序?yàn)椋孩荨�③→④→①→②�?/p>

　　【答案解析】

　　本題知識點：市政公用工程項目施工管理,

　　2) 事件一中，主線跨線橋和左匝道跨線橋施工期間應分別在哪些位置設置限高門架?(用圖5-1中所示的道路橫斷面的代號“A～K”表示)

　　【正確答案】 應設置限高門架的位置有：G、D、K。

　　【答案解析】

　　本題知識點：市政公用工程項目施工管理,

　　3) 事件二中，兩座跨線橋施工時應設置多少座組合門式支架?指出組合門式支架應采取哪些安全防護措施?

　　【正確答案】 兩座跨線橋應設置4座組合門式架。

　　門式架的施工安全保護措施主要有：

　　(1)安全標識牌;

　　(2)護欄;

　　(3)設置安全平網，頂部設置遮蓋，保護地面作業安全;

　　(4)夜間設置警示紅燈。

　　【答案解析】

　　本題知識點：市政公用工程項目施工管理,

　　4) 事件三中，預應力管道的排氣孔和排水孔應分別設置在管道的哪些位置?

　　【正確答案】 排氣孔應設置在曲線管道的波峰位置(最高處)。排水孔應設置在曲線管道的最低位置(波谷處)。

　　【答案解析】

　　本題知識點：市政公用工程項目施工管理,

　　5) 事件三中，寫出預應力鋼絞線張拉順序的原則，并給出圖5-2中各鋼絞線束的張拉順序。(用圖5-2中所示的鋼絞線束的代號“S11～S23”及“→”表示)

　　【正確答案】 原則：分批、分階段對稱張拉。宜先中間，后上、下或兩側。

　　張拉順序?yàn)椋篠22→S23→S21→S12→S11。

　　【答案解析】

　　本題知識點：市政公用工程項目施工管理,

　　6) 事件三中，組合背景資料，列示計算圖5-2中代號為S22的所有鋼絞線束需用多少米鋼絞線制作而成?
