1K412045  熟悉鋼筋（管）混凝土拱橋施工技術

　　一、拱橋的類型與施工方法

　　（一）主要類型

　　鋼筋混凝土和鋼管混凝土拱橋，按拱圈和車行道的相對位置以及承載方式分為上承式、中承式和下承式；

　　按拱圈混凝土澆筑的方式分為現澆混凝土拱和預制混凝土拱再拼裝。

　?。ǘ┲饕┕し椒?/p>

　　按拱圈施工的支撐方式可分為支架法、少支架法和無支架法；

　　二、拱架的形式與要求

　　在選擇拱架種類時，主要原則是拱架應有足夠的強度、剛度和穩定性，同時要求取材容易、構造簡單、受力明確、制作及裝拆方便，并能重復使用。

　　三、在拱架上澆筑混凝土拱圈

　　1．跨徑小于16m的拱圈或拱肋混凝土，按拱圈全寬度從兩端拱腳向拱頂對稱連續澆筑，并在拱腳混凝土初凝前全部完成。不能完成時，則在拱腳預留一個隔縫，最后澆筑隔縫混凝土。

　　2．大于或等于16m的拱圈或拱肋，應沿拱跨方向分段澆筑，分段位置應以能使拱架受力對稱、均勻和變形小為原則。各段的接縫面應與拱軸線垂直，各分段點應預留間隔槽，或采用分段間隔澆筑。

　　3．分段澆筑程序應符合設計要求，應對稱于拱頂進行。

　　4．間隔槽混凝土應待拱圈分段澆筑完成后，其強度達到75％設計強度，接合面按施工縫處理后，由拱腳向拱頂對稱進行澆筑。拱頂及兩拱腳的間隔槽混凝土，應在最后封拱時澆筑。

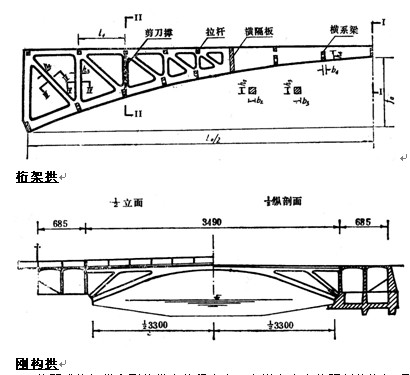

　　四、裝配式桁架拱和剛構拱

　　1．裝配式桁架拱和剛構拱安裝程序為：在墩臺上安裝預制的桁架（剛架）拱片，同時安裝橫向聯系構件，在組合的桁架拱（剛構拱）上鋪裝預制的橋面板。

　　2．裝配式桁架拱、剛構拱采用臥式預制拱片時，為防止拱片在起吊過程中產生扭折，起吊時必須將全片水平吊起后，再懸空翻身豎立。在拱片懸空翻身整個過程中，各吊點受力應均勻，并始終保持在同一平面內，不得扭轉。

　　3．大跨徑桁式組合拱，拱頂濕接頭混凝土，宜采用較構件混凝土強度高一級的早強混凝土。

　　4．安裝過程中應采用全站儀，對拱肋、拱圈的撓度和橫向位移、混凝土裂縫、墩臺變位、安裝設施的變形和變位等項目進行觀測。

　　5．拱肋吊裝定位合龍時，應進行接頭高程和軸線位置的觀測，以控制、調整其拱軸線。拱肋松索成拱以后，從拱上施工加載起，一直到拱上建筑完成，應隨時對1/4跨、1/8跨及拱頂各點進行撓度和橫向位移的觀測。

　　6．大跨度拱橋施工觀測和控制宜在每天氣溫、日照變化不大的時候進行，盡量減少溫度變化等不利因素的影響。
