1 工程概況

　　鄭州碧桂園峯景項目位于鄭州市經開區航海東路與九曲路交叉口，包括6棟(26#~31#)32~34F高層住宅;一棟3F幼兒園(33#)，建筑高度9.25m~13.25m;一棟2F商業(33#)，建筑高度9.15m;一座-1F/-2F地下車庫組成。其中26#27#為1F地下室，28#~31#為2F地下室;其中-2F為人防區。工程造價2.2億元。

　　2 BIM應用目標

　　1、實現BIM+SSGF模式全工序穿插，合理安排工期，實現“高周轉、高品質”。

　　2、使用BIM技術管控項目機電安裝工程，保證現場碰撞問題解決95%，保證不出現因?qū)I(yè)間沖突而引起的工期延誤。

　　3、實現BIM技術與雙優化的融合管理，實現低成本、高質量的樣板工程，以及工程的精細化管理。

　　4、使用BIM技術完成精裝房末端優化排布，并使用BIM技術完成裝飾及戶內安裝工程的下料。

立即購課>>     課程咨詢>>    QQ群交流學習>>   招生方案>>

　　3 BIM應用成果

　　01 技術管理

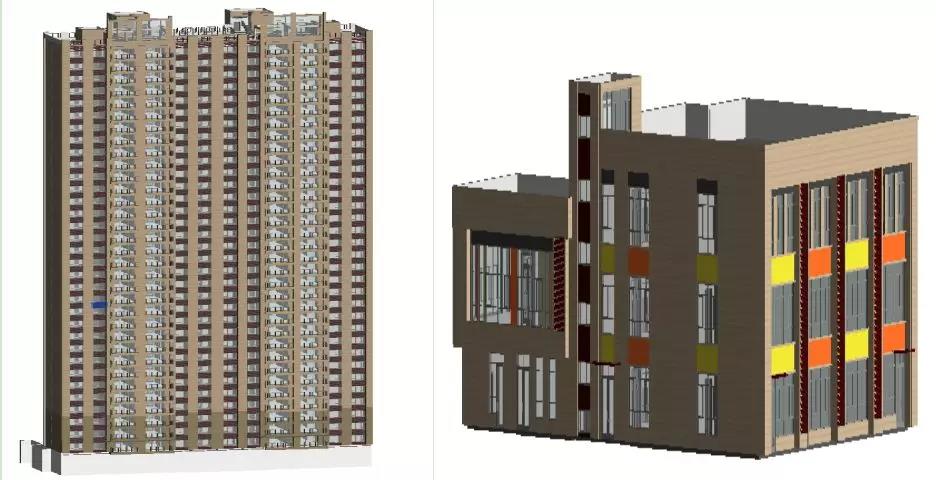

　?、?圖紙可視化

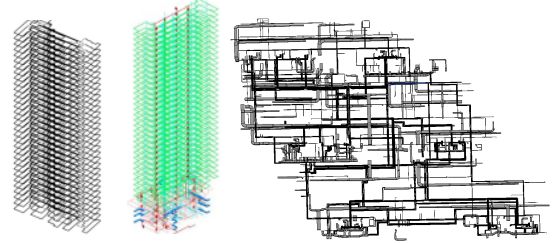

　　項目BIM小組按照建模規則和項目樣板文件建立全專業三維模型，包括6棟主樓、地下車庫等建筑、結構、水暖電全專業模型。

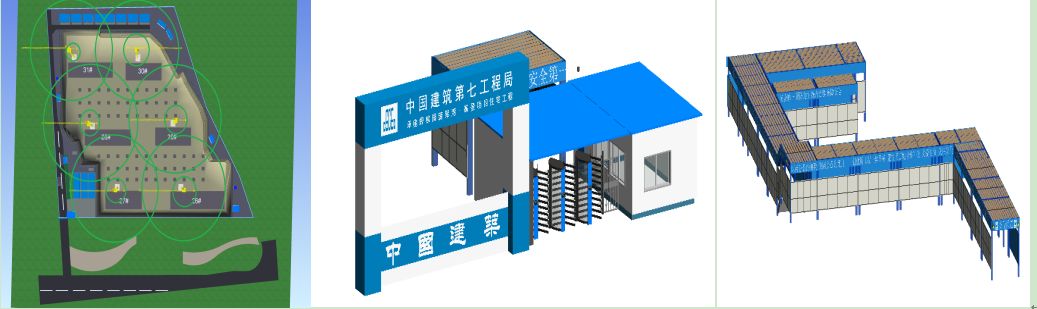

　?、?施工場地策劃

　　通過BIM技術，模擬施工現場平面布置，對現場機械、材料堆場、加工場地配置優化，完成塔吊選型。建立標準化門禁系統和安全通道，達到業主全天候工地開放要求。

　?、?三維圖紙會審

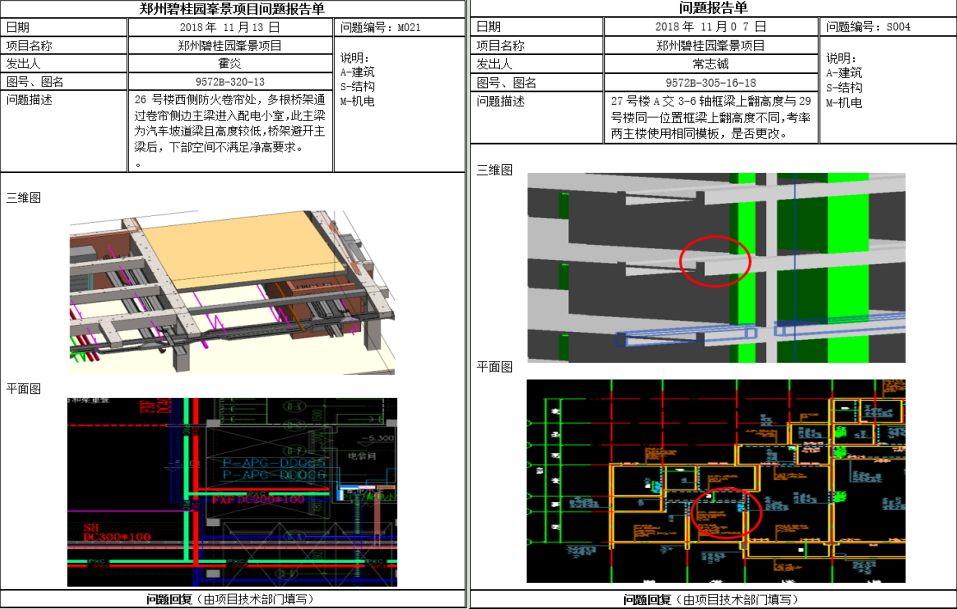

　　通過BIM模型三維圖紙會審，對圖紙問題排查，共發現圖紙問題68項。將圖紙問題提前解決避免二次施工和工期延誤。

　?、?深化設計

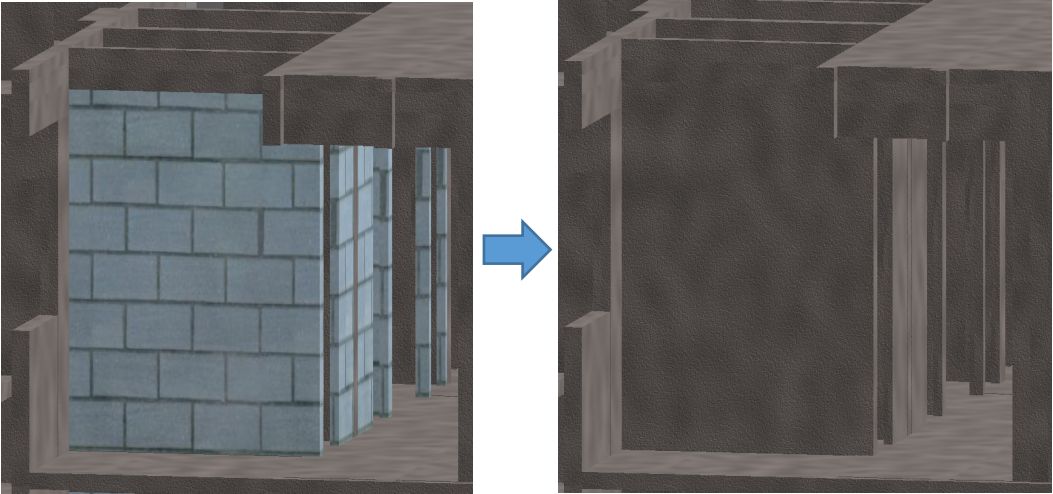

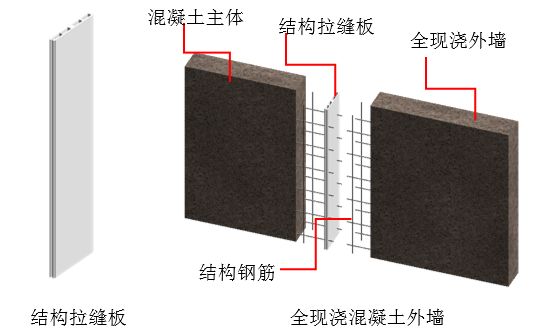

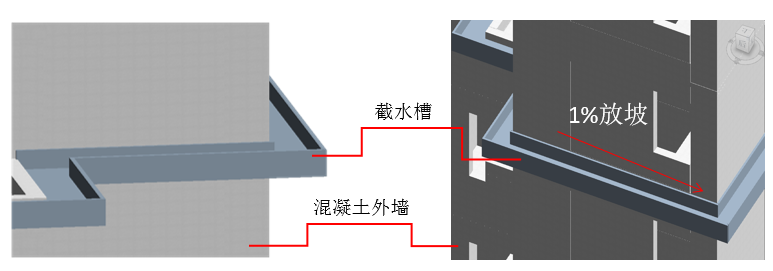

　　本項目住宅樓采用鋁模板施工，針對主樓二次結構，使用BIM技術進行深化設計，將原有使用加氣混凝土砌塊施工的大多數部位進行一次澆筑，使用結構拉縫板增強墻體的側向承載力。

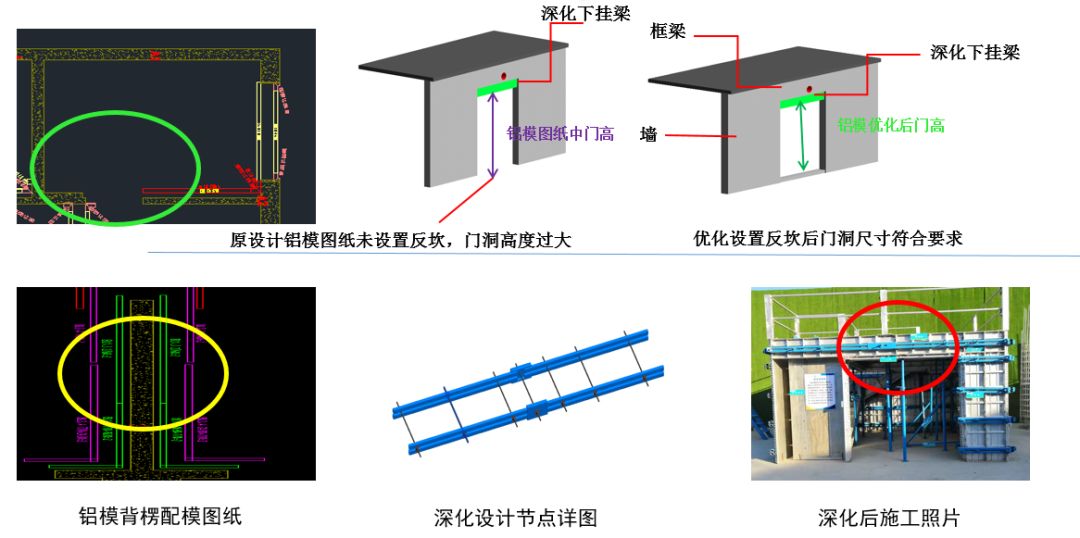

　　利用BIM模型對鋁模板深化圖進行可視化，發現鋁模深化圖中12處錯誤，優化5個節點。提前與鋁模廠家溝通，減少模板資源浪費，保證現場鋁模板正常安裝。

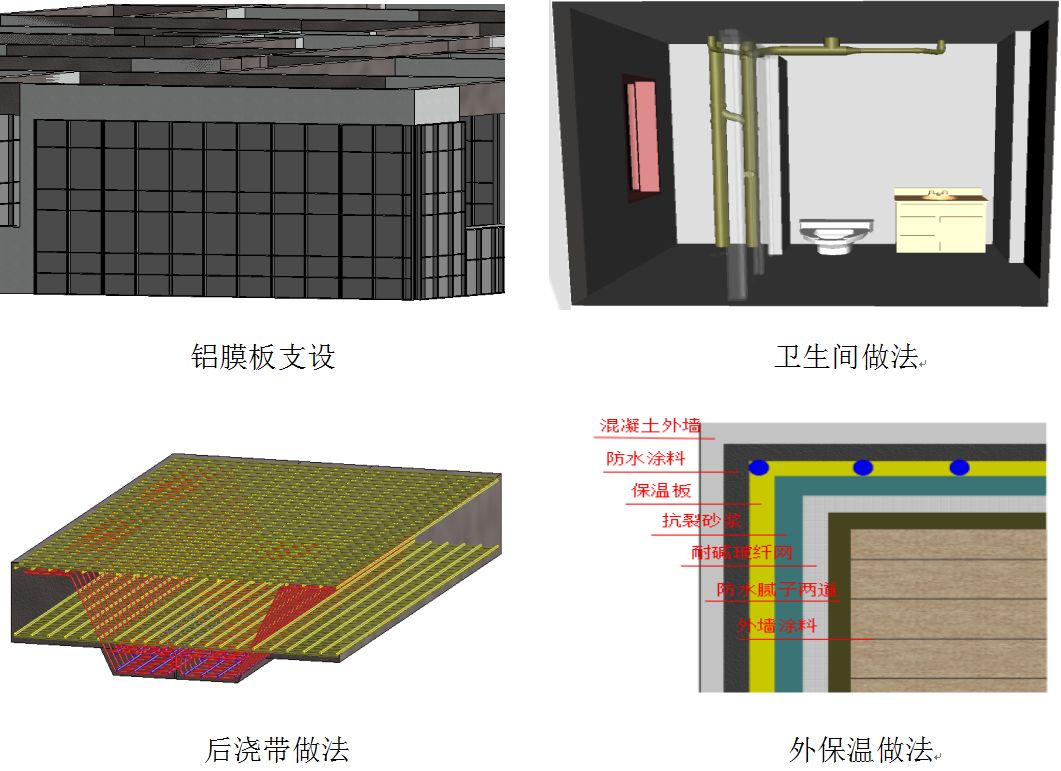

　　⑤ 可視化技術交底

　　利用BIM技術的可視化優勢，針對工程的復雜節點部位和一些危險性較大的施工方案，使用BIM模型交底或制作專門的交底動畫。

　?、?管線綜合

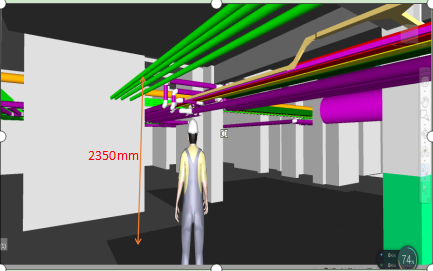

　　結合現場施工經驗，在地下室結構施工前，利用BIM軟件對地下室、水電井進行深化設計，滿足甲方對凈高要求，消除消防箱對車位的影響，提高地庫凈高，提升小區品味，為甲方帶來社會效益。

　　通過安裝的管線綜合，共優化施工圖6萬㎡，出優化圖51張，優化車位7個，優化后節省橋架47米，管道77米，節約工期約17天，節省資金約43萬元。

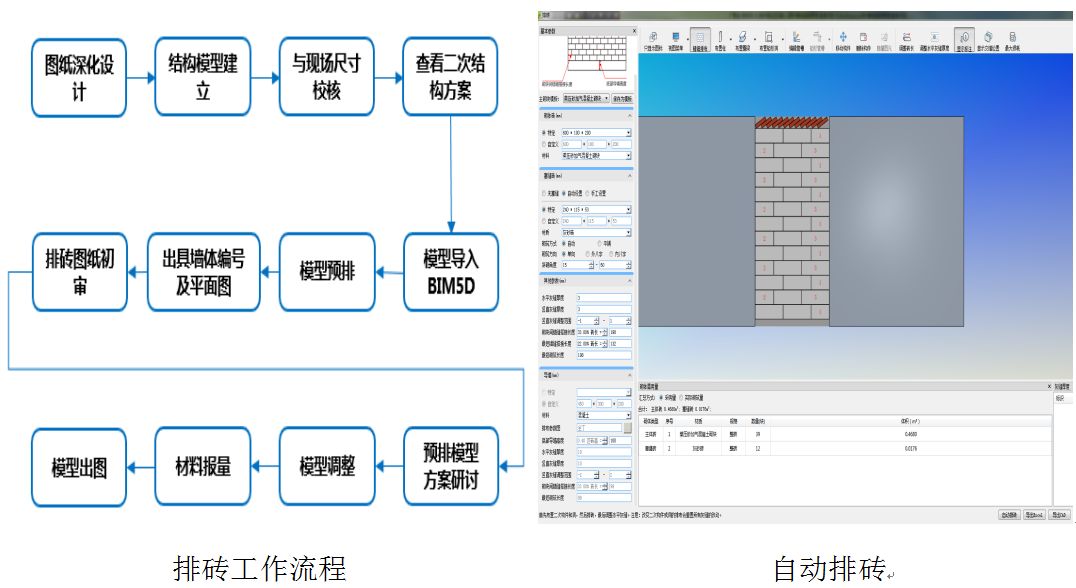

　?、?二次結構排磚

　　使用BIM5D自動排磚功能，快速排布砌體、構造柱等二次結構，可以檢測洞口或者其他構件，并導出材料統計表。通過材料統計，可以限額領料，減少二次搬運，保證現場工人砌筑完成后，現場剩余的各規格磚量在3塊以內。

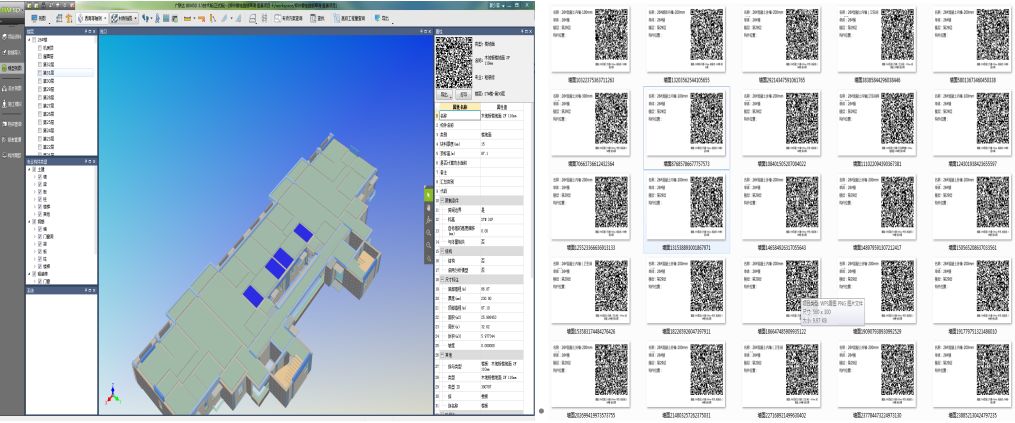

　?、?二維碼應用

　　通過BIM5D平臺導出模型信息，生成實測實量及構件信息二維碼551個，張貼在實體部位，在現場管理中時，通過掃描二維碼便可在手機上查詢標高、混凝土強度、實測實量等詳細信息。

　　二維碼應用

立即購課>>     課程咨詢>>    QQ群交流學習>>   招生方案>>

　　02 精益生產管理

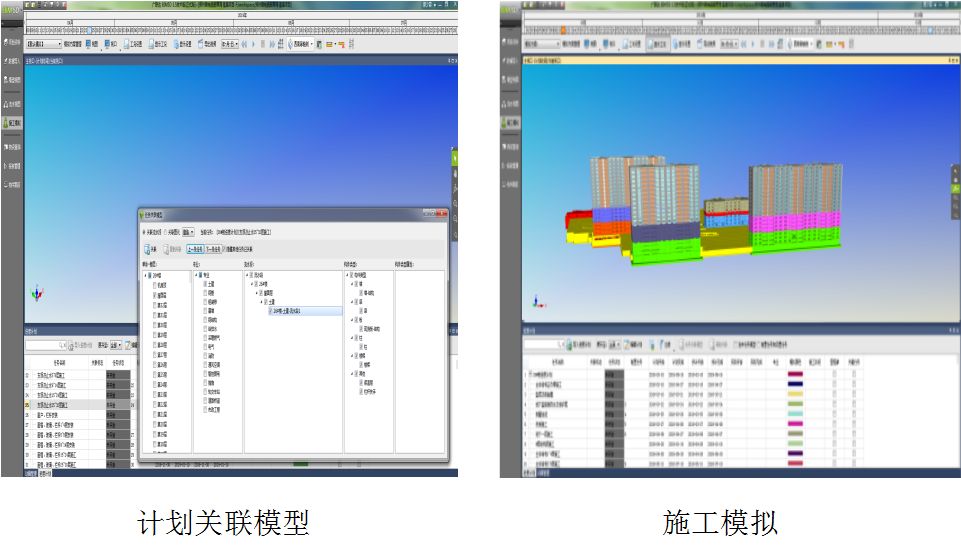

　?、?施工模擬

　　利用BIM技術進行可視化4D施工模擬，動態展示項目進度，將計劃關聯模型，通過模擬施工發現進度計劃中的專業沖突、材料設備進場時間等不合理的地方進行及時調整，并形成動畫指導施工。

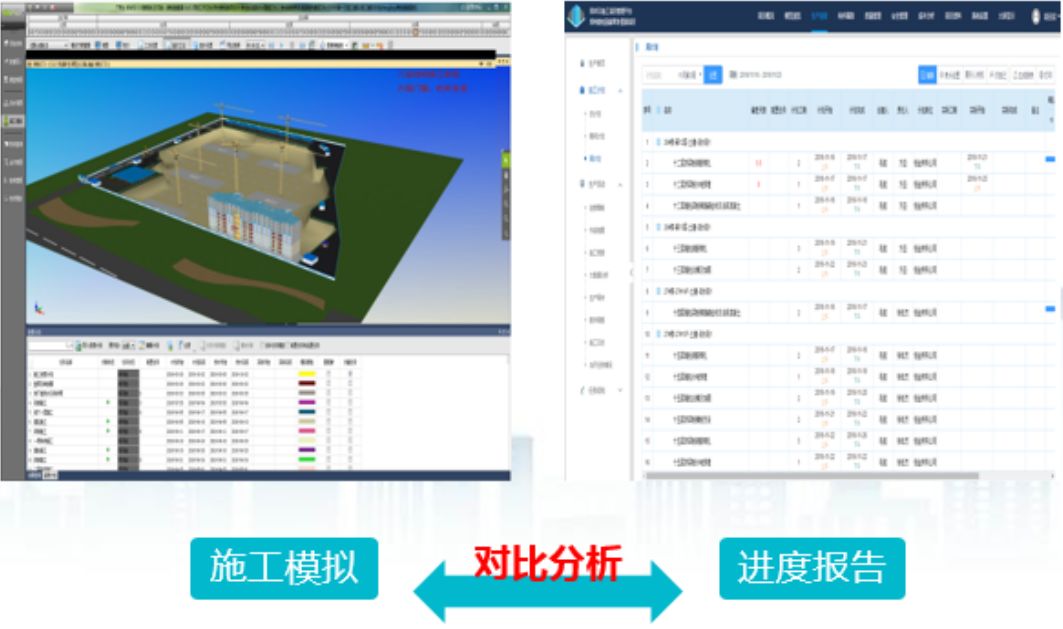

　?、?進度跟蹤

　　通過BIM5D將總進度計劃按照專業、樓層、流水段的形式與模型相關聯，并設置各施工階段現場工況，同時與商務成本、物資等關聯，從而模擬整個建造過程及相應時間節點所需要的人力、機械、材料、資金等情況。通過錄入實際時間，用來與總進度計劃做對比，共生成施工進度報告3個，并及時進行了糾偏。

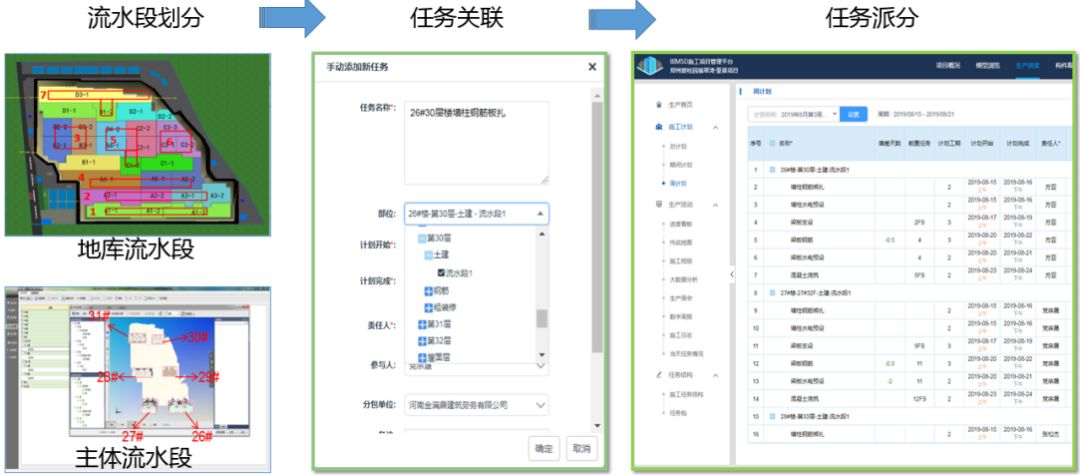

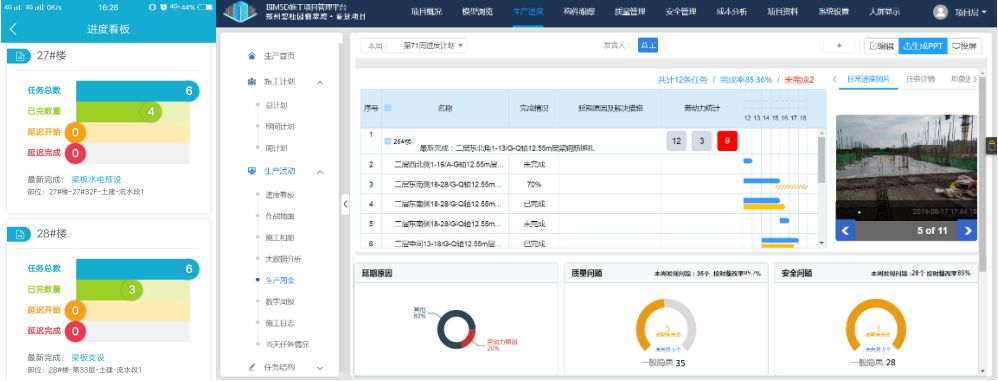

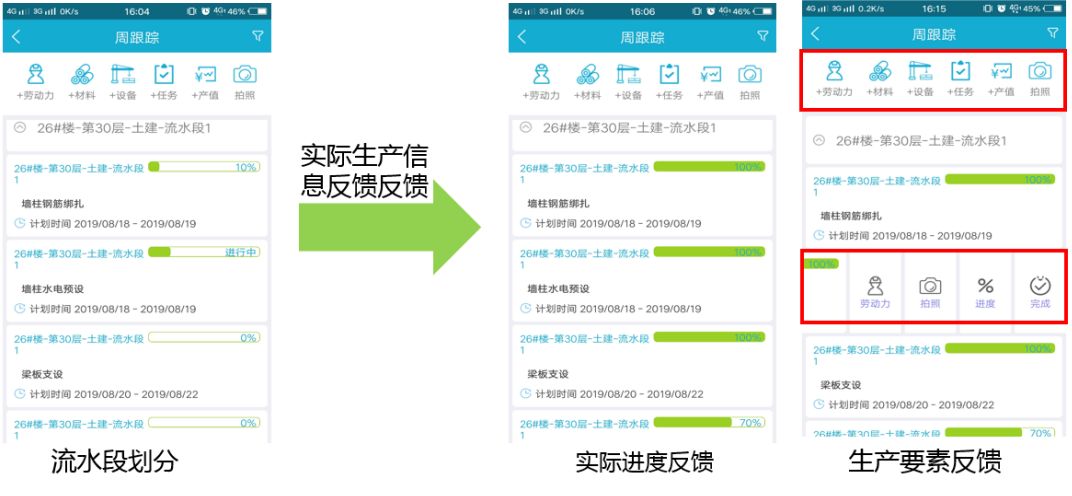

　?、?進度精細化管理

　　將生產任務與模型掛接，將進度任務責任到人、落實到工序，實現進度管理精細化，有效的避免了施工任務責任不清晰。

　?、?勞務用工管理

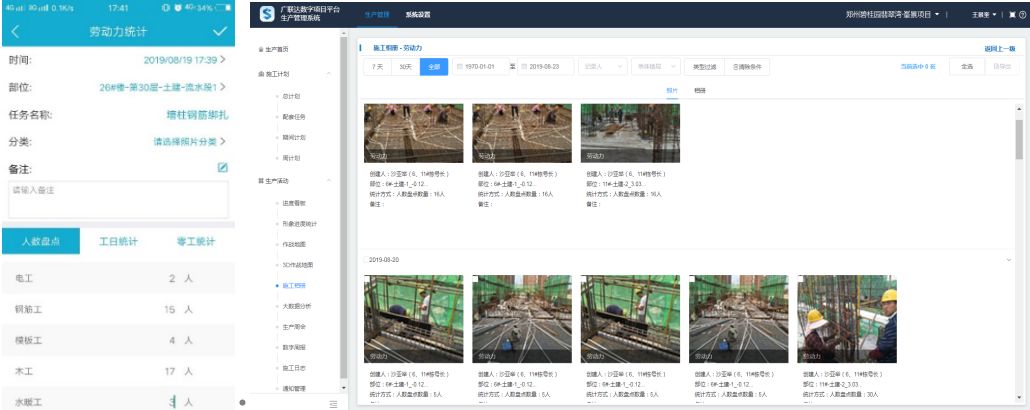

　　利用移動端記錄現場的每個施工流水的工種的人員數量，一方面為生產經理在勞務用工投入方面提供數據依據;另一方面合理避免了勞務糾紛風險。

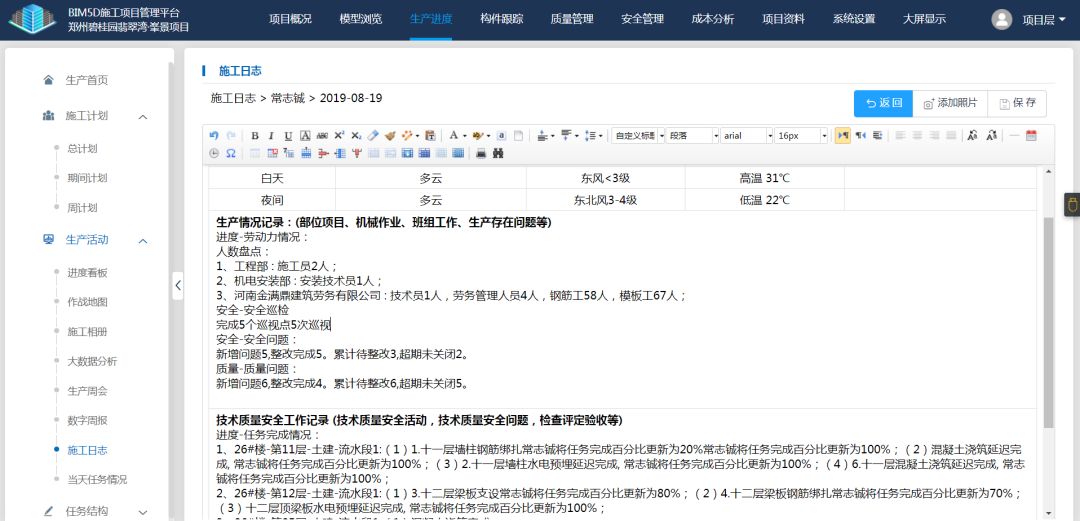

　　⑤ 施工日志

　　通過BIM5D平臺自動整合生產信息并生成施工日志，解決了施工日志編寫困難、記錄信息不準確等問題。同時，基于平臺基礎數據，自動生成施工日志，極大提高工長工作效率。

　?、?輔助生產決策

　　項目管理層通過查閱手機端及網頁端對現場生產信息及生產要素的匯總分析結果，及時準確的掌握現場生產情況，準確做出決策。

　　03 精益質量安全管理

　　為達到精益建造要求，響應中國建筑“過程精品 質量重于泰山”的理念，質量管理通過全過程質量管控，全面提升施工精度，確保一次成優，降低質量風險。深入開展安全風險分級管控與隱患排查治理，強化項目全生命周期過程管控，深化全員安全生產責任，減少職業健康安全隱患。

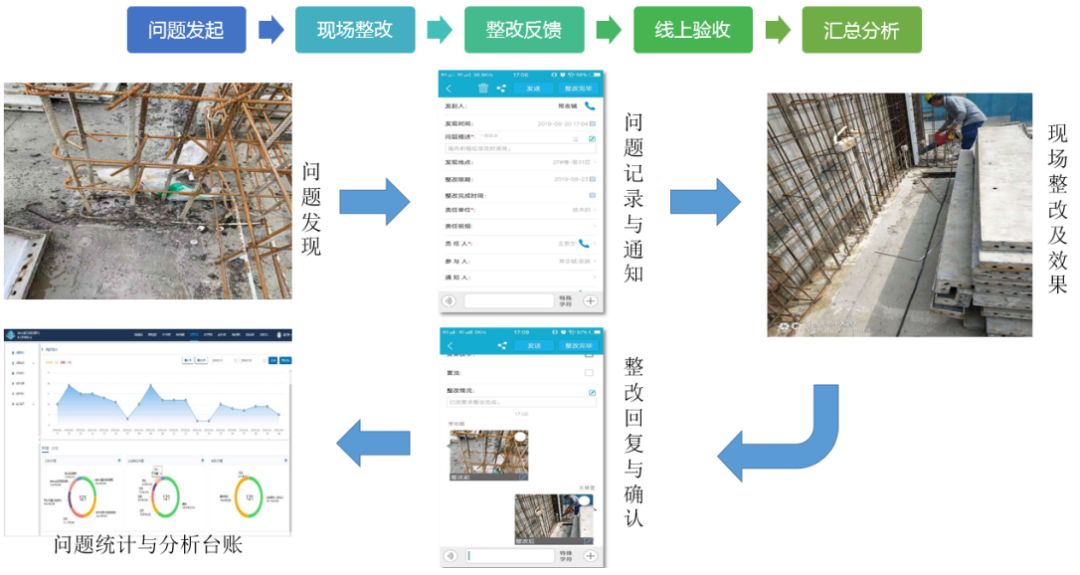

　?、?質量安全管理流程

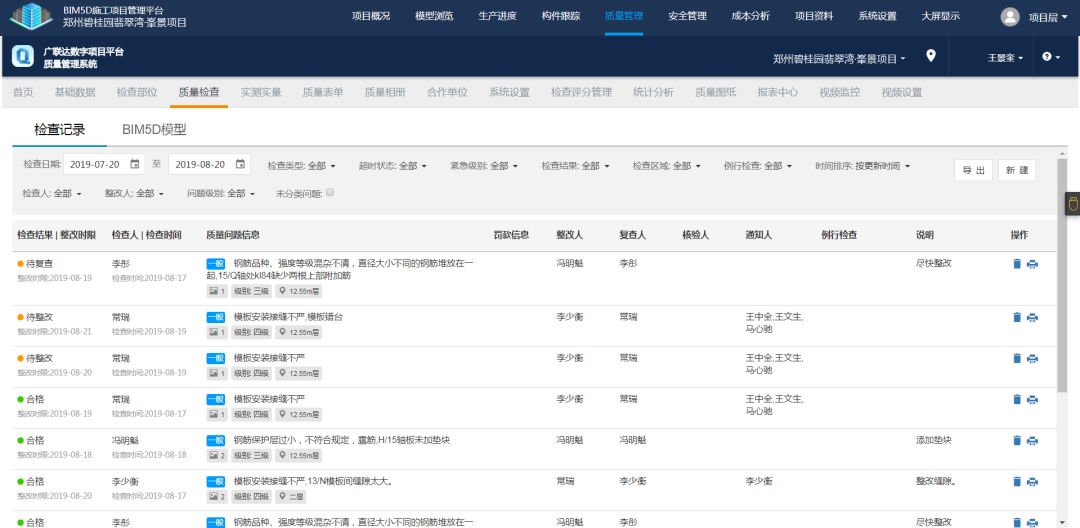

　　② 臺賬分析

　　BIM5D平臺有效的解決了項目現場管理預控難、問題跟蹤難、數據積累難等三大難點，問題記錄清晰準確、可追溯，避免扯皮。

　　04 成本管理

　?、?鋼筋翻樣

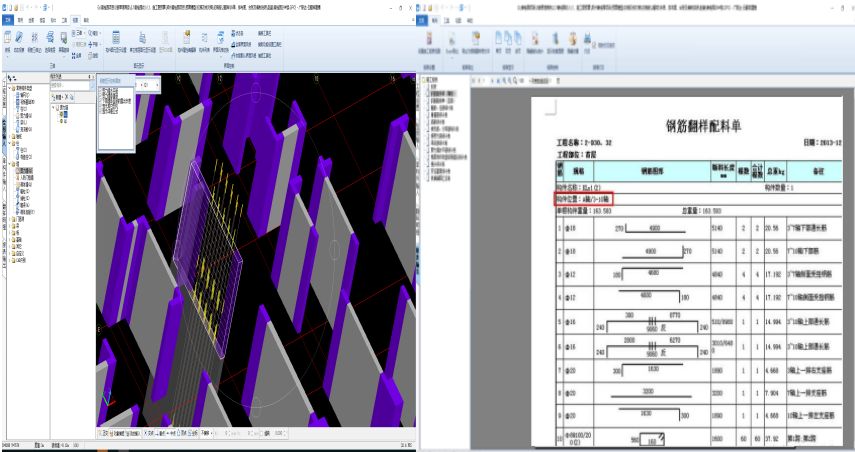

　　通過應用翻樣軟件對項目鋼筋進行自主翻樣，進行鋼筋排布并形成三維模型，通過生成鋼筋下料單，高效的指導現場鋼筋的采購、下料、施工過程。

　?、?成本分析

　　通過BIM5D將模型與預算部門出具的合同清單和成本清單分別進行關聯，然后通過軟件從時間、流水段、構件、材料、清單等多個維度進行前期成本測算，能夠更快捷的顯示出項目成本情況。生成成本對比報告18個，通過此種方式全過程監控成本出入情況，發現成本異常。

　　05 資料管理

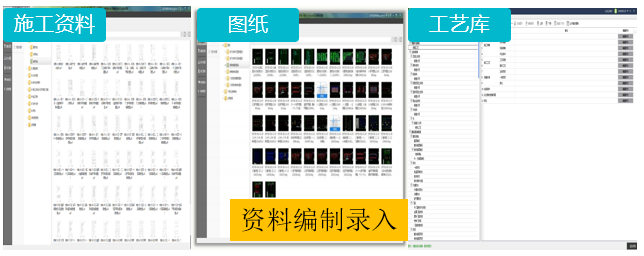

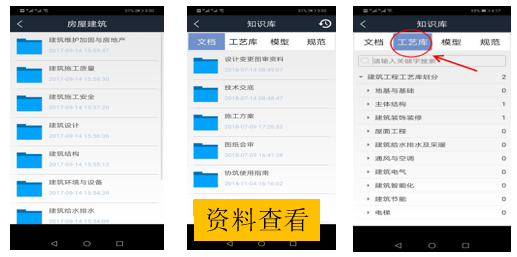

　　通過BIM5D平臺將項目資料進行結構拆分，多級目錄管理。將相關文件(如：圖紙、變更、施工資料、技術交底等)上傳至BIM云并及時更新，方便所有人隨時隨地查詢所需信息。通過工藝庫管理工具，快速將項目上的工藝及交底電子化，讓所有人隨時隨地通過電腦端、手機端等設備都能查閱項目的施工方案等內容。通過管理平臺項目至今共上傳施工圖紙2套，圖紙變更2套，施工方案45個，技術交底資料54份，工藝工法20種，為項目施工人員提供了很大便利。

　　06 BIM創新應用

　?、?SSGF新建造科技

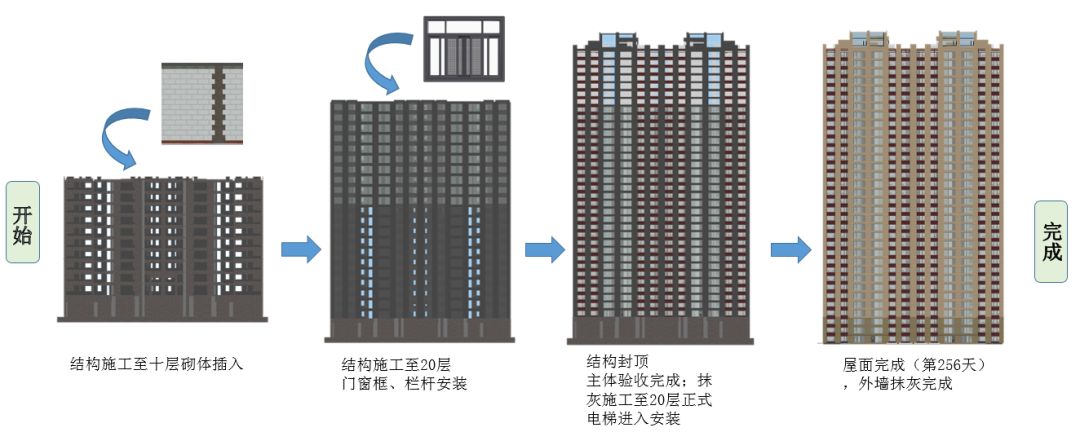

　　本項目采用SSGF新建造科技，通過BIM專業建模模擬SSGF建造過程，以裝配、現澆、機電、內裝等工業化為基礎，并對分級標準化設計、模具空中化裝配、全穿插施工管理、移動信息化管理、人工智能化應用等技術及管理進行系統集成。SSGF具有新型裝配及現澆的優點，讓每個樓層成為“空中裝配工廠”，每層模具空中裝配、一次整體澆筑成型，不僅達到了傳統裝配高精度、取消抹灰的效果，更能提高結構整體安全性、抗?jié)B性。

　?、?VR展示

　　建立項目精裝樣板間及毛坯交付模型，將項目交付標準直觀展現，并將附有BIM信息的模型，利用Twinmotion軟件及vive3D眼鏡實現360°交互式虛擬現實體驗。同時使用VR設備對施工人員進行安全技術交底和安全教育，增強施工人員自身安全意識。

　　4 BIM應用價值效果

　　項目BIM實施的過程是協調各專業按施工圖標準完善深化設計的過程，總承包公司秉承施工圖就是竣工圖的理念，在虛擬建造的過程中，解決了各專業間的設計矛盾，利用精準的BIM模型輔助施工管理，使得實體管線的易施工性得到了充分體現，為整個項目爭取了可觀的經濟及工期效益。
