BIM管線綜合原則-水專業
水專業
3.1 管線要盡量少設置彎頭;
3.2 給水管線在上，排水管線在下。保溫管道在上，不保溫管道在下，小口徑管路應盡量支撐在大口徑管路上方或吊掛在大管路下面;
3.3 除設計提升泵外，帶坡度的無壓水管絕對不能上翻;
3.4 給水引入管與排水排出管的水平凈距離不得小于1m。室內給水與排水管道平行敷設時，兩管之間的最小凈間距不得小于0.2m;交叉鋪設時，垂直凈距不得小于0.15m。給水管應鋪設在排水管上面，若給水管必須鋪設在排水管的下方時，給水管應加套管，其長度不得小于排水管徑的3倍;
3.5 噴淋管離吊頂間間距應為管外壁離吊頂間距凈空不小于100mm;
3.6 污排、雨排、廢水排水等自然排水管線不應上翻，其他管線避讓重力管線;
3.7 橋架在水管的上層或水平布置時要留有足夠空間;
3.8 水管與橋架層疊鋪設時，要放在橋架下方;
3.9 管線不應該擋門、窗，應避免通過電機盤、配電盤、儀表盤上方;
3.10 管線外壁之間的最小距離不宜小于100mm，管線閥門不宜并列安裝，應錯開位置，若需并列安裝，凈距不宜小于200mm;
3.11 注意冷凝水排水管均有防結露層厚度為25mm;

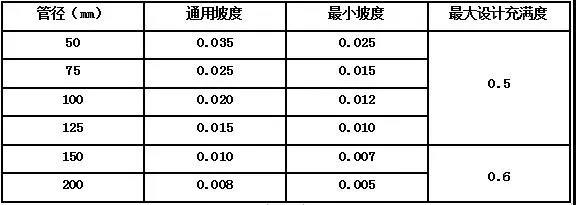

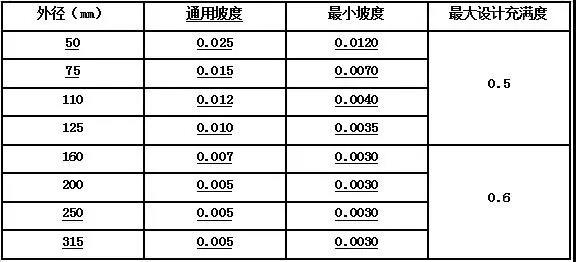

3.12 排水管道的坡度控制表格：
