Revit應用技巧-REVIT中標高名稱設置技巧
問題：我們在繪制標高時希望它以1F、2F、3F……進行自動排序，但是實際中我們將樣板文件中的標高設置為1F后在新建的項目中進行標高繪制時變成了1G，1H，這是為什么呢？（如圖-1所示）。
這個問題涉及到Revit軟件的自動命名方式，在Revit中，軟件自動以最后一個字符作為編號遞增依據，如在軸線生成時按照字母順序和自然數順序進行軸號排列，所以我們在樣板文件中如果設置了出事標高為1F則在進入項目后它將以1G、1H進行遞增。如果希望以1F，2F的方式進行遞增則可以改變一種表達方式，將1F改為F1即可，那么我們在新建的項目中它將以F2、F3、F4……的方式來進行遞增，由此實現我們問題中希望得到的效果（如圖-2所示）。
但在畫施工圖的時候經常是按照1F、2F、3F的順序來表示的那么怎么樣才能達到這個效果呢，需要我們去修改標頭的族。首先在項目瀏覽器中找到需要修改的標頭族（如圖-3所示）

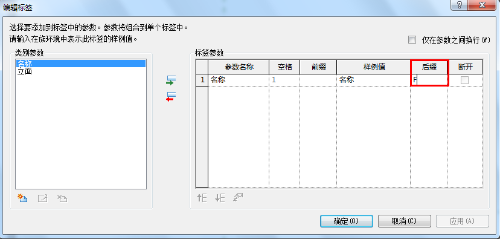

進入族編輯后選擇名稱然后在修改標簽選項卡下點擊編輯標簽，彈出的對話框后在后綴一欄中輸入大寫F（如圖-4所示）點擊確定。
然后載入到項目中此時我們在對標高進行復制或陣列的時候標高的名稱將會按照1F、2F、3F的順序依次復制或陣列
注意：當我們想用一層、二層的漢字來表示層高時可以在后綴出輸入層
