Revit應用技巧-（Revit參數化設計）Dynamo中XYZ Grid與Number Seq對比
在學習過程中的一點小結，分享給愛好和學習DY的大家。
在Dynamo中有兩種方法可以生成參照點的陣列圖形（包括Cube）。因為生成方法不同，所需條件輸入不同，經常會混淆，現在講一下這兩種方法：

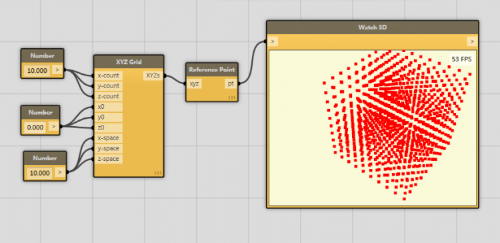

方法一（XTZ Grid）：利用XYZ Grid運算器生成，原理是輸入X、Y、Z方向的參照點數量，起始點和步距（偏移量），生成可控數量、起始點、步距的參照點圖形（包括Cube）。分析：此條件生成的參照點為每邊10個點，9段，間距為10，共10X10X10點。

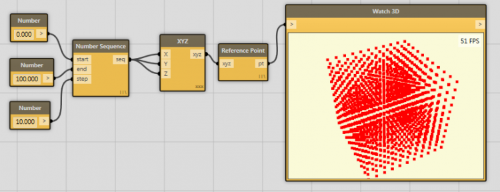

方法二（Number Seq）：利用Number Sequence運算器生成，原理是輸入X、Y、Z方向的起始點和終點，步距（偏移量），生成可控制起始點、終點，步距的參照點圖形（包括Cube）。注意：生成Cube時XYZ運算器Lacing必須為cross product，否側生成的為在面上的點或者是線上點。
分析：此條件生成的參照點為每邊11個點，10段，間距10，共11X11X11點。

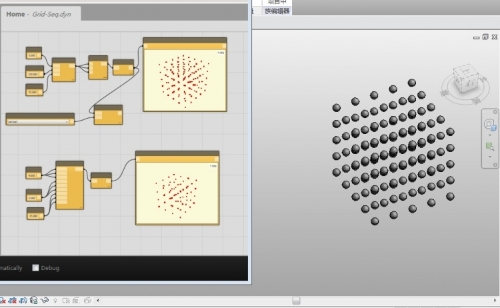

利用這兩種方法所生成的參照點都可以生成實例族的平面或者空間陣列效果。
