Revit應用技巧-Revit中坡屋頂檐溝做法
今晚在修改BIM模型，給模型加檐溝。如下圖CAD所示。因屋頂檐槽命令在做內檐溝時無法切開屋面，打算用常規模型做，思考了一下用檐槽命令還是做出來了，方法也挺簡單的，不知道這種方法有沒有發布過，就姑且稱原創吧，因?yàn)槭亲约和蝗幌氤鰜淼?，嘿嘿?/span>
此處所言的檐溝都是結構的溝槽。細部暫不討論。兩種方法，分享給大家。沒有最簡便，只有更簡便~

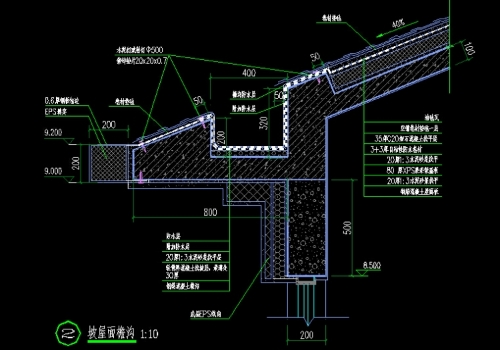

先來看一張檐溝ＣＡＤ，如下：

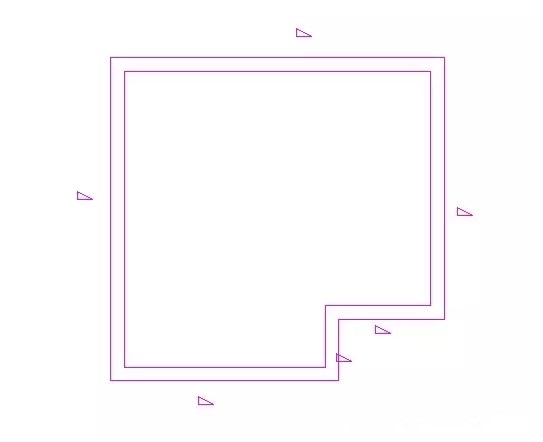

拾取屋頂邊線放置檐溝，向內偏移８００（視情況而定），

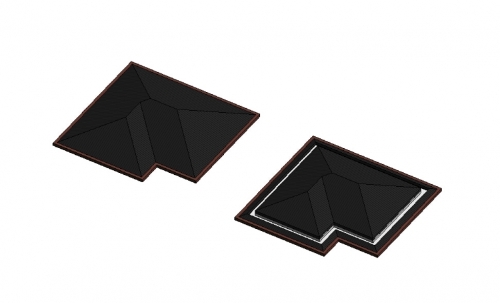

2.原地復制屋頂，修改原放置檐溝的屋頂（為了保持原有的封檐帶），向內偏移４００（視情況而定），如下：
３.修改復制的屋頂，向內偏移８００（視情況而定），即完成。
更為簡便的方法：上述2步驟的屋面取消，直接用檐溝族做，一次成型。此處所言的檐溝都是結構的溝槽。細部暫不討論。
小訣竅：使用拾取線命令可以快速的偏移出輪廓，而不改變屋頂?shù)臉?biāo)高，但記得改坡度值。
