Revit應用技巧-Revit中如何實現轉角幕墻的完美連接？
圖所示，在三維和平面中幕墻轉角處都不能完美連接。
三維視圖 平面視圖
圖 6
那么，要如何才能處理這轉角玻璃的完美連接呢？
注：先更改再畫轉角幕墻。
步驟：
（1）選中轉角幕墻嵌板，將其嵌板類型替換成墻屬性。如圖：
平面視圖 三維視圖
圖 7
觀察上圖，顯然發現，墻體嵌板在連接的時候并不存在連接上的問題，連接很完美。

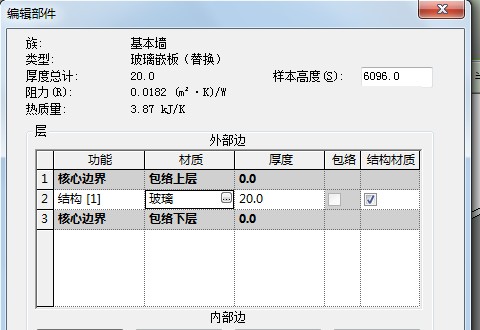

編輯替換的墻體嵌板，將其屬性調整為玻璃，同時厚度調整為與其他嵌板玻璃一樣，點擊確定（如圖）。
圖 8

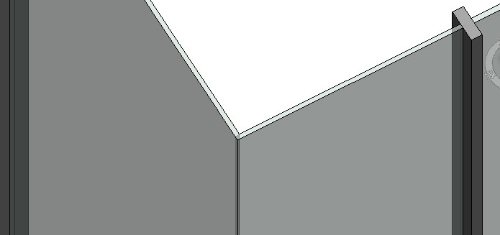

替換完成后查看效果（如圖）。
平面圖
三維圖
圖 9

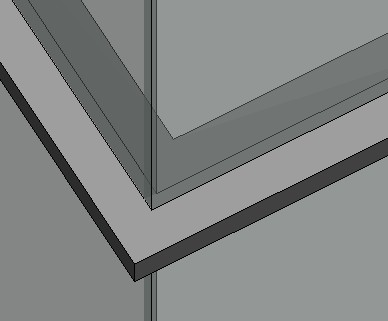

替換完成后，幕墻嵌板轉角就完美融合了。而橫豎挺本身由于就帶有轉角功能，所以不需要處理（如圖）。
-
圖 10
思考：此例，主要是利用了墻體在轉角連接過程中的連接優勢，同時還能使用墻連接命令
改變墻體的連接方式（如圖）。
斜接
圖 11
同樣在不是垂直幕墻的連接上，此方法仍然管用（如圖）。
圖 12
