一、技術特點

　　隨著社會的進步，人們對建筑的安全性、智能化、舒適性和節能等提出了更高的要求，促使機電系統繁多，管線種類也很復雜，而機電管線安裝空間也越來越緊張。為了達到合理布置管線的目的，傳統使用二維軟件(如CAD)繪制機電綜合圖紙，并輔以局部的剖面圖的方式來解決機電管線綜合的問題。由于傳統的管線綜合存在先天的局限性，不能完全保證其管線布局的合理性。采用目前較新的BIM技術，可以大幅度提高管線綜合的效率。BIM技術，即將施工的建筑和機電設備管線進行三維建模，并采用BIM技術中具有可視化模型及碰撞檢測功能，對現有信息模型進行碰撞檢查，可直觀地發現管線綜合中的問題，及時調整，從而減少了施工中不必要的返工，提高了消防工程安裝的一次成功率，從而達到工程對標高及施工質量的高要求。

　　二、實施過程

　　(一)綜合管線實施流程

　　1、BIM小組的成立。為了推進BIM技術的運用，并立志于研究如何利用BIM模型的信息化來完善、提高機電深化設計及現場施工的質量，公司成立了有多年深化設計經驗的工程師和精通BIM軟件操作的BIM團隊。

　　2、BIM軟件的選擇。BIM應用軟件中，Revit軟件市場占有率較高，故服務及功能相對較為完善，有更強的經濟效益，擬采用Revit軟件。

　　3、設備的配置。BIM軟件對所使用的硬件設備要求較高，根據相應的要求配置專用的電腦等設備。

　　4、建立族庫。根據常用的設備材料，建立材料設備的三維族庫，并根據不同項目的需要，不斷充實和完善族庫。

　　5、結合工程進行建筑結構和設備建模。運用BIM軟件，根據二維建筑結構和機電施工圖紙，建立三維的建筑結構和管線模型。

　　6、現場結構復測。組織人員根據結構圖紙進行現場實際復測，根據復測結果修改建筑結構模型。

　　7、三維碰撞檢查。通過BIM軟件中的碰撞檢測功能進行模型的碰撞檢測，并出具碰撞檢測報告，根據報告逐一檢查及排除碰撞點位。

　　8、指導施工和工廠化預制。根據調整后的模型，進行部分材料的工廠化預制，在施工前進行技術交底。

　　9、繪制竣工圖紙。根據最終的施工現場，局部調整BIM模型，完成竣工BIM模型。

　　(二)、綜合管線具體實施

　　1、管線綜合由我單位組成深化設計小組，會同項目總工程師、施工經理共同制定深化設計、施工工作計劃，確保設計、施工的連續性。

　　2、分工

　　機構人職責由總包制定方案，協調我單位與設計院。設計院基本技術支持，對深化圖紙的審核簽字確認我單位做管線綜合圖紙，達到指導施工的要求。

　　3、設備管線的綜合排布將所有管線全部合成在一個圖上，找出復雜的交叉位置，發現各項專業在設計上存在的矛盾，對單項工程原來布置的走向、位置有不合理或與其他工程發生沖突的現象，提出調整位置和相互協調的意見(根據布管原則)，會同各部門、各施工單位商討解決。使各項管線在建筑空間上占有合理的位置，然后再畫詳細的大樣圖，出圖后再到現場認真核對，再進一步修改，最終完成管線綜合圖。

　　4、管線綜合深化設計時所應用軟件為Revit，對有特殊要求的部位應用MagiCAD

　　對管線進行校核。

　　5、管線工程綜合設計原則

　　1)大管優先，因小管道造價低易安裝，且大截面、大直徑的管道，如空調通風管道、排水管道、排煙管道等占據的空間較大，在平面圖中先作布置。

　　2)臨時管線避讓長久管線。

　　3)有壓讓無壓是指有壓管道和無壓管道。無壓管道，如生活污水、糞便污水排水管、雨排水管、冷凝水排水管都是靠重力排水，因此，水平管段必須保持一定的坡度，是順利排水的必要和充分條件，所以在與有壓管道交叉時，有壓管道應避讓。

　　4)金屬管避讓非金屬管。因為金屬管較容易彎曲、切割和連接。

　　5)電氣避熱避水在熱水管道上方及水管的垂直下方不宜布置電氣線路。

　　6)消防水管避讓冷凍水管(同管徑)。因為冷凍水管有保溫，則有利于工藝和造價。

　　7)低壓管避讓高壓管。因為高壓管造價高。

　　8)強弱電分設由于弱電線路如電信、有線電視、計算機網絡和其它建筑智能線路易受強電線路電磁場的干擾，因此強電線路與弱電線路不應敷設在同一個電纜槽內，而且留一定距離。

　　9)附件少的管道避讓附件多的管道，這樣有利于施工和檢修，更換管件。各種管線在同一處布置時，還應盡可能做到呈直線、互相平行、不交錯，還要考慮預留出施工安裝、維修更換的操作距離、設置支、柱、吊架的空間等。

　　6、綜合管線的排布方法

　　1)定位排水管(無壓管)。排水管為無壓管，不能上下翻轉，應保持直線，滿足坡度。一般應將其起點(最高點)盡量貼梁底使其盡可能提高。沿坡度方向計算其沿程關鍵點的標高直至接入立管處。

　　2)定位風管(大管)。因為各類暖通空調的風管尺寸比較大，需要較大的施工空間，所以接下來應定位各類風管的位置。風管上方有排水管的，安裝在排水管之下;風管上方?jīng)]有排水管的，盡量貼梁底安裝，以保證天花高度整體的提高。

　　3)確定了無壓管和大管的位置后，余下的就是各類有壓水管，橋架等管道。此類管道一般可以翻轉彎曲，路由布置較靈活。此外，在各類管道沿墻排列時應注意

　　以下方面：保溫管靠里非保溫管靠外;金屬管道靠里非金屬管道靠外;大管靠里小管靠外;支管少、檢修少的管道靠里，支管多、檢修多的管道靠外。管道并排排列時應注意管道之間的間距。一方面要保證同一高度上盡可能排列更多的管道，以節省層高;另一方面要保證管道之間留有檢修的空間。管道距墻，柱以及管道之間的凈間距應不小于100mm。

　　三、實施結果

　　運用BIM技術，進行管線綜合排布，有效地提高了機電管理綜合的合格率，擴大了工廠化預制的工作面，減少了施工現場的返工量，促進了機電設備安裝的綠色施工，推動了建筑施工的節能。

　　四、應用案例

　　根據施工圖紙建立建筑、結構、機電BIM模型，利用BIM技術檢測建筑與結構之間的碰撞問題，設計不合理問題，有效控制建筑和結構圖紙的一致性，避免了在施工過程因建筑和結構設計沖突，造成的返工、拆改。

　　當消防系統與機電總包的風管發生碰撞時，如圖所示：

　　我們根據建筑、結構、機電的BIM模型進行管線的布置，在發生與總包BIM模型發生沖突或者碰撞時，相互協調碰撞，利用BIM軟件把建筑、結構等影響到機電專業的模型，整合到一個模型當中，利用軟件自動檢測碰撞功能，分別檢測機電各專業間碰撞、機電與建筑和結構碰撞等，把問題提前優化，把影響較大的問題反饋給相關專業協調修改。

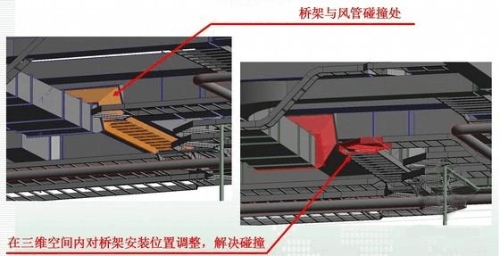

　　上述圖，可以看出發生碰撞的地方比較明顯，通過碰撞檢測可以看出橋架與風管有明顯的沖突，通過協商，把橋架的位置進行調整，解決碰撞。

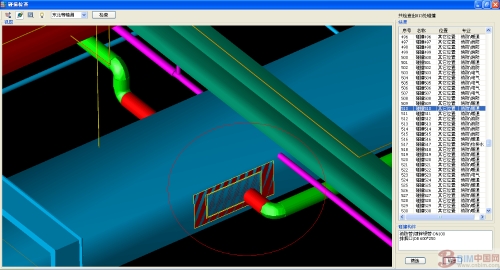

　　利用BIM技術檢測消防和機電之間的碰撞問題，設計不合理問題，有效控制建筑和結構圖紙的一致性，避免了在施工過程因建筑和結構設計沖突，造成的返工、拆改。

　　利用BIM模型檢測出的結構梁與門的碰撞，在傳統的2D平面圖紙里很難發現此類問題。
